5.2. Архитектура документ/представление.Архитектура "документ/вид" (иногда она еще называется "документ/представление" ) позволяет связать данные их представление на экране. Она реализована в виде классов, котопы создаются мастером AppWizard . Дадим общую характеристику этой архитектуры. В каркасе MFC -приложения документ - это объект, содержащий данные приложения . Вид (представление) - это оконный объект , обычно связанный с клиентской областью окна на экране, с помощью которого пользователь взаимодействует с данными документа . Такое логическое разделение данных и их визуального представления позволяет отображать документ разными способами, связав eго с несколькими представлениями. Например, в Microsoft Word доступны три вида отображения одного и того же документа: обычный, разметка страницы, структура документа. Кроме того, изменения, внесенные в одном представлении, отражаются во всех других. Архитектура "документ/вид" упрощает процесс отображения данных. Вы можете сконструировать свое собственное представление, перегрузив функцию его отображения, обработчики сообщений от клавиатуры, мыши и пунктов меню. А использование готовых представлений, основанных на элементах управления, позволит создать приложение, похожее на Проводник Windows , - с элементами просмотра дерева и списка, которые расположены в разделенном на две части окне. Представление, основанное на поле ввода с форматированием, можно использовать для реализации текстового редактора. Архитектура "документ/вид" упрощает печать и предварительный просмотр данных; при этом применяется та же функция ображения, что и для вывода информации на экран. В этой архитектуре предусмотрены вспомогательные средства для хранения и открытия документов. Данный процесс, называемый сериализацией , позволяет сохранять данные в формате объекта, используемого Вашим приложением, а также в формате любого другого бъекта, унаследованного от класса CObject . Архитектура "документ/представление" имеет большое значение, так как обеспечивает каркас множеством возможностей для работы с документами приложения. Однако можно работать с MFC , не применяя ее, так как ее использование ведет к определенному падению производительности и увеличению размера приложения. В некоторых случаях архитектура "документ/вид" не нужна. Например, для приложения, сжимающего текстовые файлы, требуется только диалоговая панель с полем для ввода названия файла и индикатор выполнения операции. Главное окно и представление не понадобятся, так как преимущества архитектуры "документ/вид" не были бы заметны. В данном случае можно использовать каркас приложения на базе диалогового окна, созданный мастером AppWizard . AppWizard способен генерировать каркас приложения на основе архитектуры "документ/вид", который в дальнейшем можно изменить. Этот каркас реализует документы и представления средствами классов, производных от CDocument и CView . Для работы приложения кроме них еще необходимы классы CWinApp , CFrameWnd и CDocTemplate . В таблице 1 описаны все объекты и связанные с ними классы приложения на базе архитектуры "документ/вид".

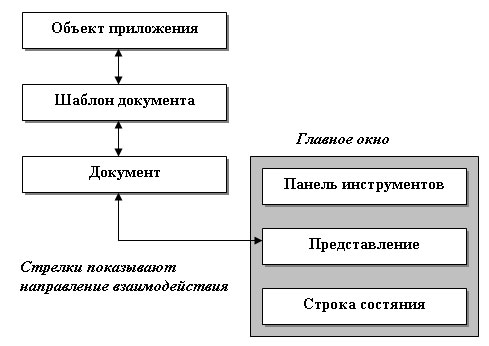

Все объекты приложения на базе архитектуры "документ/вид" реагируют на действия пользователя совместно, будучи связаны между собой командами и сообщениями. Дадим краткую характеристику некоторых из перечисленных объектов. Шаблон документаШаблоны документа создаются и управляются объектом приложения. Одна из главных задач, выполняемая функцией InitInstance() , - создание одного или нескольких шаблонов документа соответствующего типа. В следующем примере показаны эти действия в SDI -приложении: //Из CMyAppApp::InitInstance() CSingleDocTemplate* pDocTemplate; pDocTemplate = new CSingleDocTemplate( IDR_MAINFRAME, RUNTIME_CLASS(CMyAppDoc), RUNTIME_CLASS(CMainFrame), // главное окно SDI-приложения RUNTIME_CLASS(CMyAppView)); AddDocTemplate(pDocTemplate); При создании шаблон документа связывает класс документа с ресурсами (меню, значками и т. д.), окном-рамкой и представлением. Шаблон добавляется к приложению средствами функции CWinApp::AddDocTemplate() . В SDI -приложении пользователь просматривает документ и работает с ним с помощью представления, находящегося в главном окне, производном от CFrameWnd . На рисунке 1 показаны взаимосвязи объектов SDI -приложения.
MDI -приложение использует объект CMultiDocTemplate , которое хранит список открытых документов одного типа. Для создания главного окна в таких приложениях применяются классы, производные от CMDIFrameWnd . Представления же содержатся в дочерних oкнах, которые реализуются средствами класса CMDIChildWnd . Дочерник окна выглядят, как обычные окна-рамки, но располагаются не на рабочем столе, а внутри главного окна приложения. У них нет собственного меню, поэтому они используют меню главного окна, которое автоматически изменяется в зависимости от активного дочернего окна. В следующем примере показано создание объекта CMultiDocTemplate : //Из CMyAppApp::InitInstance() CMultiDocTemplate* pDocTemplate; pDocTemplate = new CMultiDocTemplate( IDR_MYMDITYPE, RUNTIME_CLASS(CMyMDIAppDoc), RUNTIME_CLASS(CChildFrame), // дочернее окно MDI-приложения RUNTIME_CLASS(CMyMDIAppView)); AddDocTemplate(pDocTemplate); ДокументДокумент представлен в приложении классом, производным от CDocument . Он сохраняет и загружает данные, а также управляет ими. В нем есть функции для доступа к этим данным и работы с ними. Для взаимодействия между документами и представлениями каждый объект документа содержит список связанных с ним представлений, доступ к которым можно получить через функции CDocument::GetFirstViewPosition() и CDocument::GetNextView() . Класс CDocument содержит функцию UpdateAllViews() , которая передает всем связанным с документом представлениям уведомление о необходимости перерисовки окна (для этого она вызывает функцию CView::OnUpdate() ). Приложение должно обновлять представления при любом изменении данных, способном повлиять на их отображение. Вид (Представление)Объект вида отвечает за работу с клиентской областью приложения. Он отображает информацию, содержащуюся в документе, и позволяет пользователю вводить данные. С документом разрешено связать несколько представлений, но представление может принадлежать только одному документу. Если мастеру AppWizard не указать специализированное представление, то представление в Вашем приложении будет основано на классе CView . Кроме него существуют еще классы CScrollView (с возможностью прокрутки окна), CListView и CTreeView (позволяют использовать для отображения данных элементы просмотра списка и дерева соответственно). Фукнция GetDocument() из класса CView позволяет получить указатель, связанный с представлением объекта документа. В заключение приведем перечень файлов, которые создаются AppWizard при создании SDI -приложения с именем Hello .
AppWizard также создает файл с именем ReadMe.txt , в котором более подробно разъясняется назначение некоторых файлов, созданных AppWizard : ===================================================== MICROSOFT FOUNDATION CLASS LIBRARY : Hello ===================================================== AppWizard создал приложение Hello за вас. Оно не только демонстрирует основные принципы использования классов Microsoft Foundation, но и является отправной точкой для написания вашего собственного приложения. В этом файле содержится краткое описание всех файлов, составляющих приложение Hello. hello.h - главный заголовочный файл приложения. Он включает другие заголовочные файлы проекта (в том числе Resource.h) и объявляет класс приложения CHelloApp. hello.cpp - главный файл с исходным текстом приложения, содержащий класс приложения CHelloApp. hello.rc - перечисление всех ресурсов Microsoft Windows, используемых в программе. В их число входят значки, растровые изображения и курсоры, все они хранятся в подкаталоге RES. Данный файл можно, редактировать непосредственно в Microsoft Developer Studio. res\hello.ico - файл с изображением, используемым в качестве значка приложения. Включается в главный ресурсный файл hello.гс. res\hello.гс2 - файл содержит ресурсы, не редактируемые в Microsoft Developer Studio. В него следует помещать все ресурсы, для которых отсутствуют специализированные редакторы. hello.сlw - файл содержит информацию, которая используется ClassWizard для модификации существующих или добавления новых классов. ClassWizard также пользуется им для хранения информации, необходимой для создания и модификации схем сообщений и схем данных в окнах диалогов, а также для создания прототипов функций ////////////////////////////////////////////////////////////// Главное обрамленное окно: MainFrm.h, MainFrm.cpp - файлы содержат класс обрамленного окна CMainFrame, производный от CFrameWnd и отвечающий за все аспекты работы с обрамленными окнами в интерфейсе SDI. res\Toolbar.bmp - растровый файл содержит изображения значков на панели инструментов. Исходная панель инструментов и строка состояния конструируются в классе CMainFrame. Измените файл вместе с массивом из файла MainFrm.cpp, чтобы добавить новые кнопки на панель инструментов. ////////////////////////////////////////////////////////////// AppWizard создает один тип документа и один вид: helloDoc.h, helloDoc.срр - документ. Файлы содержат класс CWelcomeDoc. Отредактируйте их, чтобы внести в документ специфические данные и реализовать сохранение/ загрузку файлов (через CHelloDoc: Serialize). helloView.h, helloView. cpp - вид документа. Файлы содержат класс CHelloView. Объекты CHelloView используются для просмотра объектов CHelloDoc. ////////////////////////////////////////////////////////////// Другие стандартные файлы: StdAfx.h, StdAfx.cpp - файлы используются для построения предварительно компилированных файлов - заголовочного (РСН) с именем hello.pen, а также файла типов StdAfx.obj. Resource.h - стандартный заголовочный файл, в котором определяются идентификаторы новых ресурсов. Microsoft Developer Studio читает этот файл и обновляет его содержимое. ////////////////////////////////////////////////////////////// Примечания : AppWizard помечает комментарием "TODO:" те части исходного текста, которые вам следует дополнить или изменить. Если ваше приложение использует MFC в виде совместной DLL-библиотеки и его язык отличается от текущего языка операционной системы, вам придется скопировать соответствующую библиотеку с локализованными ресурсами MFC40XXX.DLL с Visual C++ CD-ROM в каталог system или system32 и переименовать ее в MFCLOC.DLL. (Сокращение "XXX" определяет используемый язык. Например, MFC40DEU.DLL содержит ресурсы, переведенные на немецкий). Если не сделать этого, некоторые элементы пользовательского интерфейса в ваших приложениях сохранят язык операционной системы. ////////////////////////////////////////////////////////////// |
