Практическое занятие №3.
Конструкторское проектирование оптического изделия.
Конструкторская документация

Цель работы: приобретение практических навыков разработки проектно-конструкторской документации.

Контрольная точка 1:

Разработка конструкции крепления объектива типа Индустар.

Вариант задания как в лабораторной работе №2.

Пример результата работы:

Контрольная точка 2:

Разработка проектно-конструкторской документации крепления объектива типа Индустар.

Необходимо представить следующие чертежи:

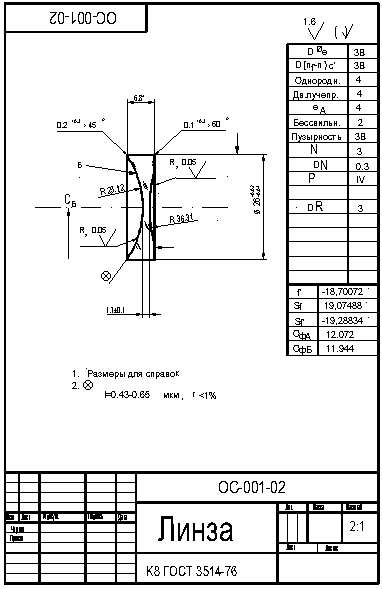

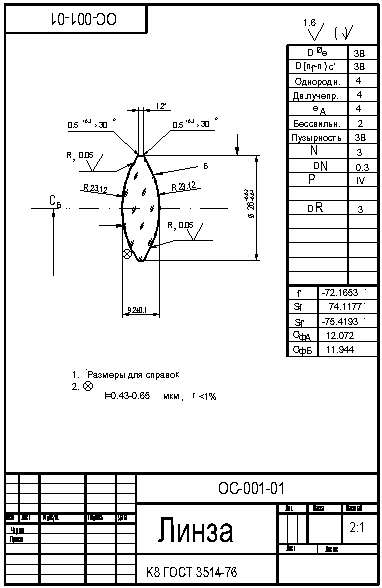

• чертеж любой линзы;

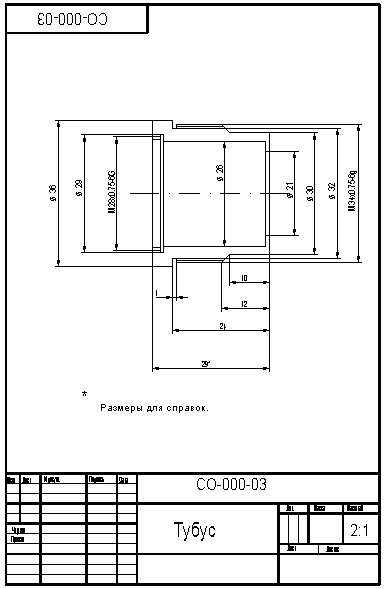

• чертеж тубуса;

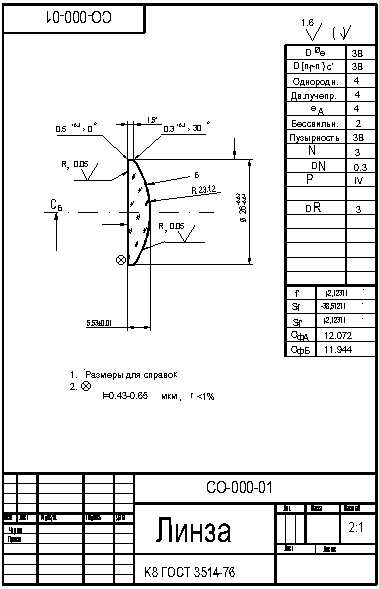

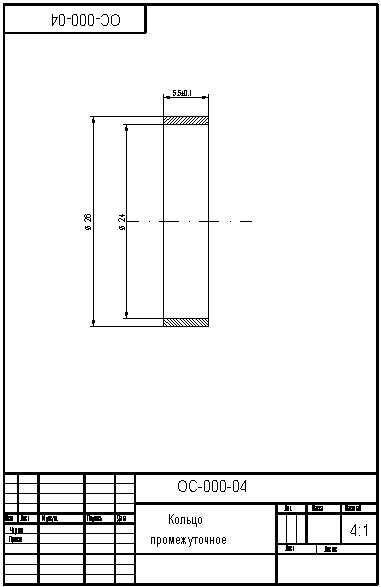

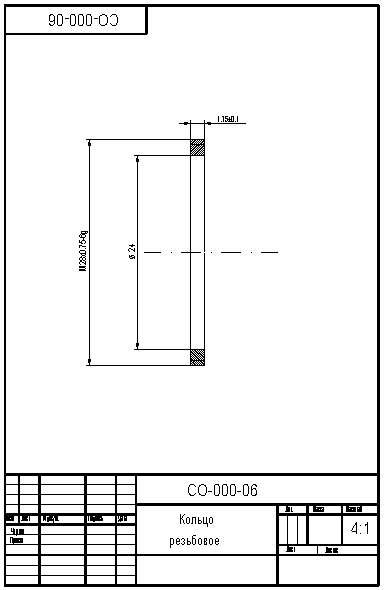

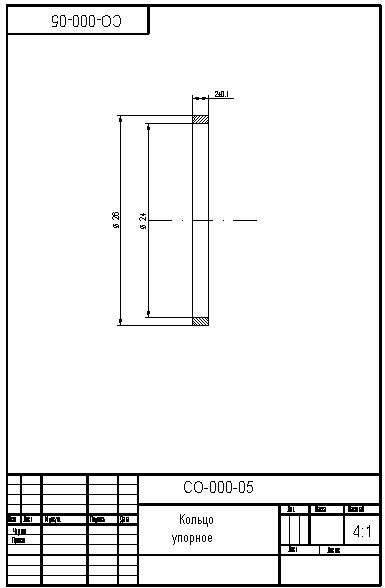

• чертеж любого кольца;

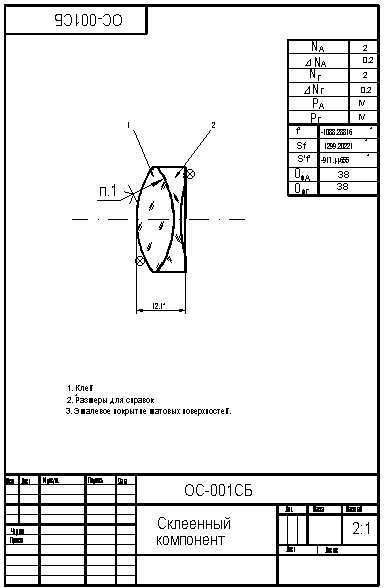

• чертеж склейки (сборка);

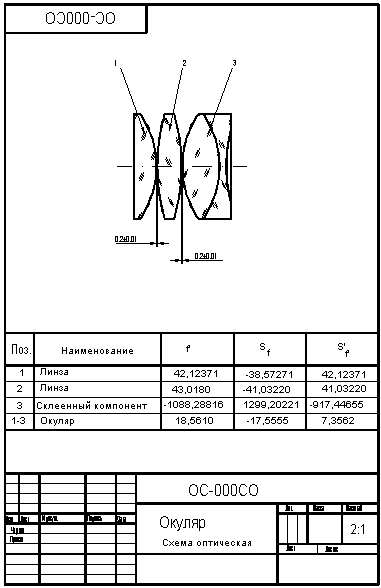

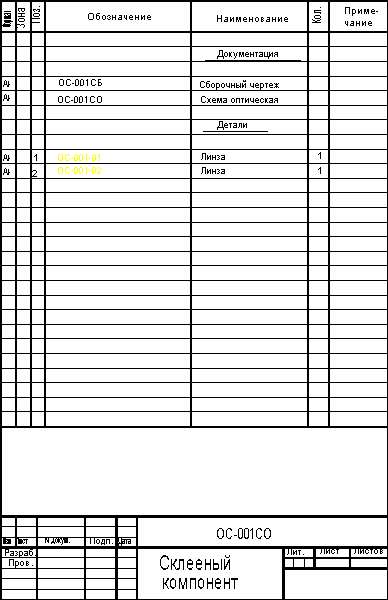

• спецификация на склейку.

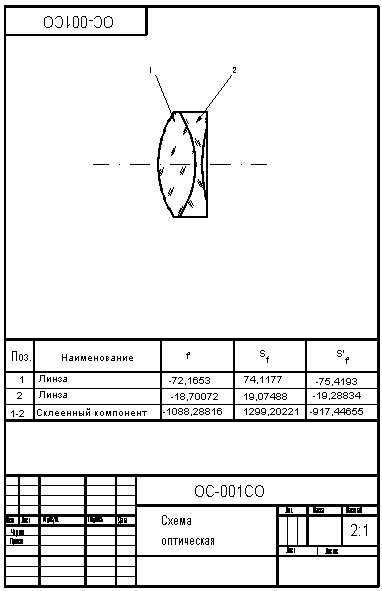

Пример результата работы:
