Лабораторная работа №1.
Построение хода луча через тонкие компоненты

1.1. Правила построения хода луча

Тонкие компоненты – это условное отображение линз, при котором можно пренебречь толщиной линзы, а все лучи идут по законам параксиальной оптики (все параллельные лучи пересекаются в одной точке на фокальной плоскости).

Положительная и отрицательная тонкие линзы обозначаются в виде тонкой стрелки – прямой и перевернутой. Для тонких компонентов неважны реальные параметры линзы (радиусы кривизны, показатель преломления, толщина), ее единственным параметром является фокусное расстояние, в зависимости от которого и строится ход лучей.

Положительная линза:

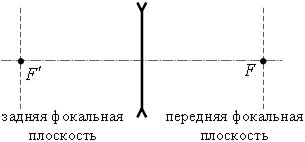

Отрицательная линза:

Правила построения хода луча

При построении изображения точки, так же, как и при построении хода луча, можно воспользоваться несколькими правилами параксиальной оптики:

1. Луч, идущий в пространстве предметов параллельно оптической оси, в пространстве изображений проходит через задний фокус;

2. Лучи, идущие параллельно друг другу, пересекаются в одной точке на фокальной плоскости;

3. Если линза находится в однородной среде, то луч, идущий через центр линзы не преломляется.
