Лабораторная работа №3.
Создание оптической системы глаза
при помощи OPAL-PC

3.2. Задания для работы

Вариант 1      Вариант 2

Вариант 1.

Создание оптической системы не аккомодированного глаза

Для создания оптической системы не аккомодированного глаза необходимо задать следующие параметры предмета, изображения и диафрагмы:
параметры предмета
параметры изображения
параметры диафрагмы
Тип предмета дальний
Величина предмета 2 град. 		Тип изображения ближний
Расстояние от последней поверхности до изображения 		Номер поверхности, после которой находится апертурная диафрагма ND
Расстояние от поверхности до апертурной диафрагмы SD
Высота на диафрагме, то есть половина диаметра диафрагмы
Конструктивные параметры оптической системы не аккомодированного глаза приведены в параграфе "2.1.2. Упрощенная оптическая схема глаза" конспекта лекций.

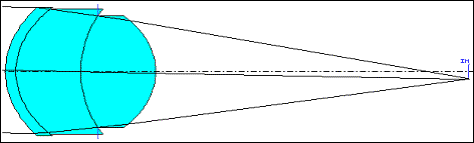

Ход лучей в оптической системе не аккомодированного глаза будет выглядеть следующим образом:

Создание оптической системы аккомодированного глаза

Для создания оптической системы аккомодированного глаза необходимо изменить параметры предмета:
параметры предмета
Тип предмета ближний
Передний отрезок -100 мм
Величина предмета 10 мм
Конструктивные параметры оптической системы аккомодированного глаза приведены в параграфе "2.1.2. Упрощенная оптическая схема глаза" конспекта лекций.

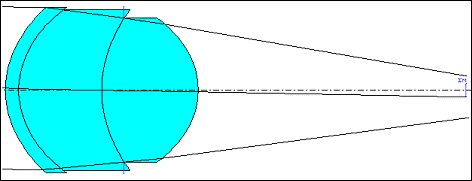

Ход лучей в оптической системе аккомодированного глаза будет выглядеть следующим образом:

Создание оптической системы близорукого глаза

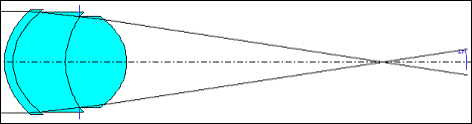

Оптическая система близорукого глаза создается на основе системы не аккомодированного глаза:

Корректировка близорукости

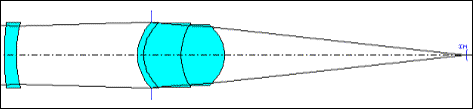

Для корректировки близорукости необходимо перед оптической системой глаза поставить линзу с требуемой оптической силой. Тогда ход лучей в оптической системе будет выглядеть следующим образом:

Вариант 2.

Создание оптической системы не аккомодированного глаза

Для создания оптической системы не аккомодированного глаза необходимо задать следующие параметры предмета, изображения и диафрагмы:
параметры предмета
параметры изображения
параметры диафрагмы
Тип предмета дальний
Величина предмета 2 град. 		Тип изображения ближний
Расстояние от последней поверхности до изображения 		Номер поверхности, после которой находится апертурная диафрагма ND
Расстояние от поверхности до апертурной диафрагмы SD
Высота на диафрагме, то есть половина диаметра диафрагмы
Конструктивные параметры оптической системы не аккомодированного глаза приведены в параграфе "2.1.2. Упрощенная оптическая схема глаза" конспекта лекций.

Ход лучей в оптической системе не аккомодированного глаза будет выглядеть следующим образом:

Создание оптической системы аккомодированного глаза

Для создания оптической системы аккомодированного глаза необходимо изменить параметры предмета:
параметры предмета
Тип предмета ближний
Передний отрезок -100 мм
Величина предмета 10 мм
Конструктивные параметры оптической системы аккомодированного глаза приведены в параграфе "2.1.2. Упрощенная оптическая схема глаза" конспекта лекций.

Ход лучей в оптической системе аккомодированного глаза будет выглядеть следующим образом:

Создание оптической системы дальнозоркого глаза

Оптическая система дальнозоркого глаза создается на основе системы не аккомодированного глаза:

Корректировка дальнозоркости

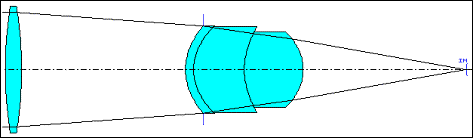

Для корректировки дальнозоркости необходимо перед оптической системой глаза поставить линзу с требуемой оптической силой. Тогда ход лучей в оптической системе будет выглядеть следующим образом:
