Лабораторная работа №1.
Знакомство с программой OPAL-PC

1.2. Пример выполнения работы

1.2.1. Создание оптической системы

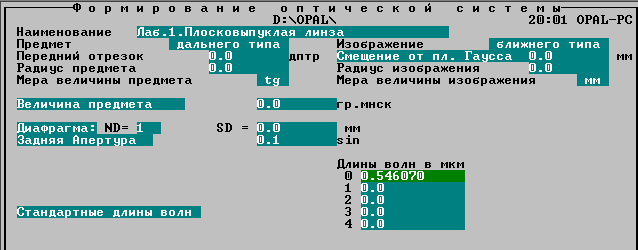

Прежде всего, необходимо создать оптическую систему с заданными параметрами. Подробное описание работы с OPAL-PC приведено в приложении «Описание работы с программой OPAL-PC». Создать новую оптическую систему можно при помощи пункта «Файл / Новая оптическая система». Диафрагму можно поставить на 1-й поверхности и задать заднюю апертуру . Длина волны .

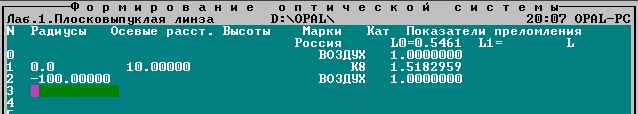

Конструктивные параметры (пункт «Система / Конструктивные параметры») необходимо записать в виде:

Марку стекла можно взять К8, показатели преломления стекол вычисляются автоматически по марке стекла.

Значение и знаки радиусов кривизны линзы должны быть такими, чтобы профиль линзы выглядел как в задании.

1.2.2. Просмотр профиля линзы

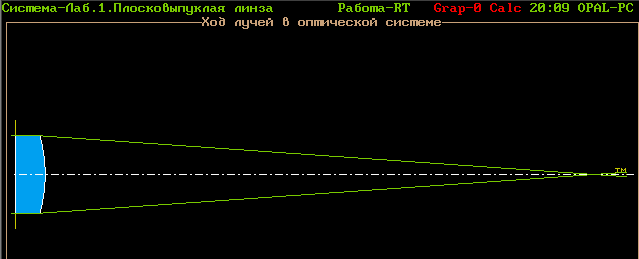

Профиль линзы можно посмотреть при помощи пункта меню «Анализ Габаритов и аберраций / Ход лучей в оптической системе»:

1.2.3. Сохранение оптической системы

Сохранить оптическую систему можно при помощи пункта меню «Файл / Запись оптической системы».
